15мм светодиоды кластера (2 красные 3 зеленых, круглых упаковке)

BL-CR15AR2G3

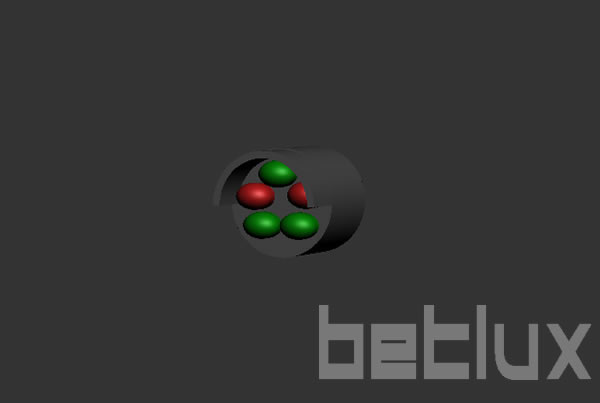

led cluster | 15mm (2 red 3 green, round packed)led cluster | 15mm
Brand BETLUX
Part NO BL-CR15AR2G3
Dimension 15.00*15.00*29.70 mm
Weight 2.2000g
Package 100pcs/bag
Datasheet pdf
ПечатьАдрес электронной почты
Задайте вопрос по этому товару
Feature: Описание

15mm лампы кластера (2 красные 3 зеленых, круглых упаковке)
15 мм светодиодов кластера
Особенности:
Форма: круглая
Диаметр: 15.00mm
Высокая видимость < BR /> Испускать цвет: красный зеленый
Нет встроенного в 5мм светодиоды Лампы: Супер яркий красный 2шт, зеленый 3pcs
водонепроницаемые Packag высокого Видимость
герметической упаковке с капюшоном Подходит
Открытый и закрытый Информация платы
Long Life
Низкий ток, энергосбережения
Низкая
обслуживание Различный имеющийся цвет
твердого тела, высокая вибрация упорные />
соответствие RoHS

RoHs Compliance, Pb-free Anti-Static Attention

Electrical-optical characteristics:

Part No C.C.Part No C.A.colorwavelengthV typical(V)V max(V)Brightness(mcd)
BL-CR15AR2G3Ultra Bright Red6601.852.2500
BL-CR15AR2G3High Bright Green5742.22.5450


Package configuration & Internal circuit diagram
led cluster | 15mm (2 red 3 green, round packed) dimensional drawing

All dimensions are in millimeters(inches)
Tolerance is +-0.25(0.01") unless otherwise note
Specifications are subject to change without notice.

Absolute maximum ratings (Ta= 25?C)

Reflector Surface color (1st number)/ Bar Lens color (2nd number):

Number 0 1 2 3 4 5
Ref Surface Color White Black Gray Red Green
light bar Epoxy Color Water clear White diffused Red Diffused Green Diffused Yellow Diffused

Absolute maximum ratings (Ta= 25°C)

Parameter   S D UR E Y G Unit
Forward Current IF   25 25 25 25 25 30 mA
Power Dissipation Pd   60 60 60 60 60 65 mW
Reverse Voltage VR   5 5 5 5 5 5 V
Peak Forward Current IPF (Duty 1/10 @1KHZ)   150 150 150 150 150 150 mA
Operation Temperature TOPR -40 to +80 °C
Storage Temperature TSTG -40 to +85 °C
Lead Soldering Temperature TSOL   Max.260+ 5°C for 3 sec Max. ( 1.6mm from the base of the epoxy bulb) °C

Absolute maximum ratings (Ta= 25°C)

Parameter UHR UE YO UY UG PG UB UW Unit
Forward Current IF 30 30 30 30 30 30 30 30 mA
Power Dissipation Pd 75 65 65 65 75 110 120 120 mW
Reverse Voltage VR 5 5 5 5 5 5 5 5 V
Peak Forward Current IPF (Duty 1/10 @1KHZ) 150 150 150 150 150 150 100 100 mA
Operation Temperature TOPR -40 to +80 °C
Storage Temperature TSTG -40 to +85 °C
Lead Soldering Temperature TSOL Max.260+ 5°C for 3 sec Max. ( 1.6mm from the base of the epoxy bulb) °C

Partno description:
LED light bar is widely applied in instrument show box, elevator,etc

Part No of LED light bar display
